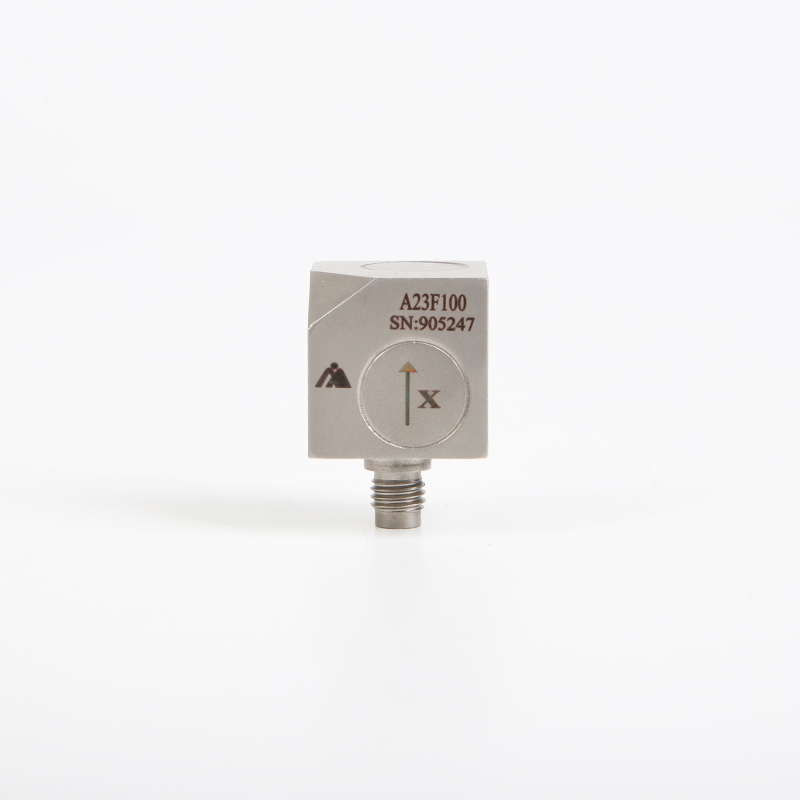

General Type Acceleration Sensor

  • A23F100

Availability:

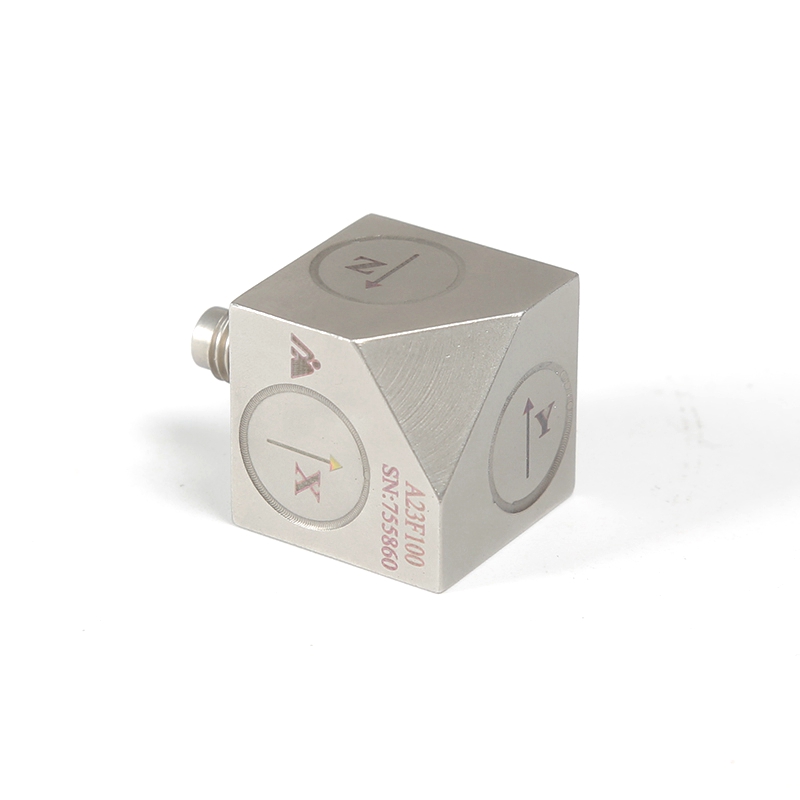

  • A three-way output measures X, Y, and Z directions simultaneously

  • Buy a Built-in IEPE preamplifier

  • Buy a 1/4-28 quad-core output


                     Size



            Temperature Curve



Typical frequency response curves









Dynamic Properties


Range(peak)

±50g

Axial sensitivity(25℃)  ±5%

100 mV/g  (160Hz)

Frequency Response(±1dB)

1-5,000Hz

Mounting resonant frequency

≥15,000Hz

Transverse Sensitivity Ratio

≤5%

Electrical Properties


Driving Voltage

18VDC-28VDC (current source)

Constant current source excitation(mA)

2-10mA

Output Impedance

<100 Ω

Full range output(peak)

±5V

Noise

<50μV

Bias voltage

+9- +12V

Environment Properties


Operation Temp

-40℃~+120℃

Shock Resistance(peak)

±1000 g

Temperature Response

Attached Temperature Curve

Physics Properties


Structural Style

Cutting

Shell Material

304Stainless Steel

Output Mode

1/4-28 four-core

Installation

M5

Piezoelectric Materials

PZT-5

Weight

~48g

Accessory


Erection Bolt

M5

cable

1/4-28 4-core turn 3BNC  Four core shielded cable x 5m
